Новые разработки

Высококвалифицированные специалисты и огромный накопленный научный опыт являются достоинством и предметом гордости АО «ОКБ КП». С момента своего создания и по сегодняшний день наши конструктора занимаются разработкой кабельно-проводниковых изделий для использования в экстремальных условиях. Исследования и опытно-конструкторские работы, проводимые в настоящее время нашими научными отделами, направлены в первую очередь на снижение массы бортовой сети авиационной техники, позволяющей в итоге значительно улучшить массогабаритные характеристики летательных аппаратов.

Провода бортовые малогабаритные со сплошной изоляцией
ДКЮГ.358300.015ТУ
Марки:

БС-35-1215, БС-35-2215, БС-36-1315, БС-36-1415, БС-36-2315, БС-36-2415, БСЭО-35-1215, БСЭО-35-2215, БСЭО-36-1315, БСЭО-36-1415, БСЭО-36-2315, БСЭО-36-2415

БС-35-1215 1х6
Назначение:

Провода предназначены для фиксированного монтажа в гермозоне и вне гермозоны бортовой электрической сети авиационной техники и работы при электрическом напряжении до 600 В частоты до 6000 Гц переменного тока (до 850 В постоянного тока) при атмосферном давлении выше 60 кПа и температуре:

  • от минус 70 до 155 °С - для проводов с токопроводящей жилой из проволок медных или упрочненных медных сплавов с покрытием из олова.
Импортный аналог:

Бортовые провода серии 55РС фирмы «TE Connectivity» (США)

Провода бортовые особо гибкие с двухслойной сплошной изоляцией
ДКЮГ.358300.016ТУ
Марки:

БС-35-1216, БС-36-1316, БС-36-1416, БСЭО-35-1216, БСЭО-36-1316, БСЭО-36-1416

БС-35-1216 1х6
Назначение:

Провода предназначены для монтажа участков подвижных конструкций бортовой электрической сети авиационной техники и работы в условиях гермозоны и вне гермозоны при электрическом напряжении до 600 В частоты до 6000 Гц переменного тока (до 850 В постоянного тока) при атмосферном давлении выше 60 кПа и температуре:

Импортный аналог:

Бортовые провода серии 82А фирмы «TE Connectivity» (США)

Провода облегченные бортовые малогабаритные с двухслойной изоляцией
ДКЮГ.358300.014ТУ
Марки:

БК-36-1411, БК-36-1311, БК-36-2411, БК-36-2311, БКЭпО-36-1411, БКЭпО-36-1311, БКЭпО-36-2411, БКЭпО-36-2311, БК-36-1412, БК-36-1312, БК-36-2412, БК-36-2312, БКЭаО-36-1412, БКЭаО-36-1312, БКЭаО-36-2412, БКЭаО-36-2312, БКЭО-36-1411, БКЭО-36-1311

БК-36-1312 1х6,0
Назначение:

Провода предназначены для внутреннего фиксированного монтажа бортовой электрической сети авиационной техники и работы при электрическом напряжении 250 В частоты до 6000 Гц (электрическом напряжении 350 В) при атмосферном давлении от 0,67 до 60 кПа или электрическом напряжении 600 В частоты до 6 000 Гц (электрическом напряжении 850 В) при атмосферном давлении выше 60 кПа и температуре:

  • от минус 60 до 180 °С - для проводов в экране из триметаллической проволоки.
  • от минус 60 до плюс 200 °С - для проводов в экране из никелированных или посеребренных проволок и посеребренных плющеных лент.
Импортный аналог:

Кабели EN 2267, EN 2714 фирмы «Nexans» (Франция)

Провода монтажные со сплошной изоляцией
ДКЮГ.358200.017ТУ
Марки:

МС 35-1210, МС 35-2210, МС 36-1310, МС 36-2310, МС 36-1410, МС 36-2410, МСЭО 35-1210, МСЭО 35-2210, МСЭО 36-1310, МСЭО 36-2310, МСЭО 36-1410, МСЭО 36-2410

МСЭО-35-1210 3х3,0
Назначение:

Провода предназначены для фиксированного монтажа в гермозоне и вне гермозоны и работы при электрическом напряжении до 600 В частоты до 6000 Гц переменного тока (до 850 В постоянного тока) и температуре:

Заменяемые отечественные изделия:

МС 16-18; МСЭ 16-18; МСЭО 16-18; МСЭ 16-19; МСЭО 16-19; МС 16-13

Импортный аналог:

Монтажные провода серии 55РС фирмы «TE Connectivity» (США)

Провода монтажные особо гибкие со сплошной изоляцией
ДКЮГ.358200.018ТУ
Марки:

МС 35-1211, МС 36-1311, МС 36-1411, МСЭО 35-1211, МСЭО 36-1311, МСЭО 36-1411

МСЭО-35-1211_1х0,60
Назначение:

Провода предназначены для монтажа участков подвижных конструкций электрической аппаратуры и работы в условиях гермозоны и вне гермозоны при электрическом напряжении до 600 В частоты до 6000 Гц переменного тока (до 850 В постоянного тока) и температуре:

  • от минус 70 до 155 °С - для проводов с токопроводящей жилой из медных проволок с покрытием из олова
  • от минус 70 до 200 °С - для проводов с токопроводящей жилой из медных проволок с покрытием из никеля или серебра
Импортный аналог:

Монтажные провода серии 82А фирмы «TE Connectivity» (США)

Провода миниатюрные монтажные радиационностойкие с полиимидной изоляцией
ДКЮГ.358200.012ТУ | ДКЮГ.358200.013ТУ
Марки:

МП 16-12, МПЭ 16-12, МПЭО 16-12, МС 16-112, МСЭ 16-112, МСЭО 16-112

МСЭО 16-112 2х0,50
Назначение:

Провода монтажные с полиимидной сплошной изоляцией или с двухслойной полиимидной пленочной изоляцией предназначены для внутреннего монтажа электрических приборов, радио- электронной аппаратуры и бортовой кабельной сети и работы при рабочем электрическом напряжении до 100 В частоты до 10 000 Гц переменного тока или электрическом напряжении до 150 В постоянного тока при температуре от минус 150 до плюс 200 °С.

Заменяемые отечественные изделия:

МС(Э) 16-15, МС(Э,О) 26-15, МП(ЭО) 25-11

Импортный аналог:

Кабели ESCC 3901 002 фирмы «Axon’ Cable» (Франция)

Провода бортовые термокомпенсационные
ДКЮГ.356700.020ТУ
Марки:

ПБТЭО-200ХА, ПБТЭО-250ХА

ПБТЭО-250ХА 2х0,75
Назначение:

Провода предназначены для использования в электрических цепях измерений температуры авиационной техники и работы в условиях фиксированного монтажа.

  • ПБТЭО-200ХА для работы при температуре от минус 70 °С до 200 °С с двумя токопроводящими жилами из сплавов хромель (Х) и алюмель (А)
  • ПБТЭО-250ХА для работы при температуре от минус 70 °С до 250 °С с двумя токопроводящими жилами из сплавов хромель (Х) и алюмель (А)
Импортный аналог:

Бортовые термокомпенсационные провода МВВN 3320 YH фирмы Filotex/Nexans (Франция), СТС-0015-20 фирмы «TE Connectivity» (США)

Провода ленточные монтажные со сплошной изоляцией
ДКЮГ.358400.021ТУ
Марки:

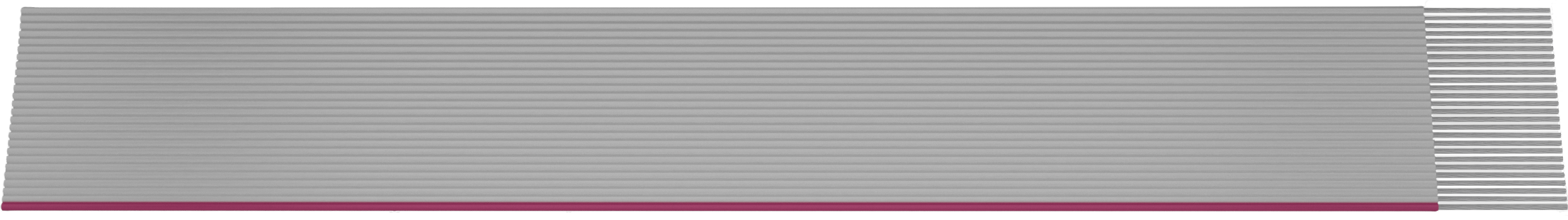

ЛВС-1,27

ЛВС-1,27 26х0,80_2
Назначение:

Провода предназначены для работы при электрическом напряжении до 100 В частоты до 2000 Гц переменного тока (150 В постоянного тока) и температуре от минус 40 до 105 °С.

Заменяемые отечественные изделия:

ЛВ

Импортный аналог:

Ленточные провода серии 57013, 57131, 57746, WDY0000, FRC фирмы «TE Connectivity» (США), 98266 фирмы «Molex» (США), PVC серии 09 18 фирмы «Harting» (Германия)

Кабели высокочастотные, с волновым сопротивлением 100 Ом, с двумя отдельно экранированными парами
ДКЮГ.358300.027ТУ
Марки:

КВО-100-155-2х2э

КВО-100-155-2х2э
Назначение:

Кабель предназначен для стационарной прокладки в устройствах и аппаратуре передачи данных в диапазоне частот от 10 до 100 МГц переменного тока и работы при температуре от минус 65 до 155 °С

Импортный аналог:

NF 24 P 100 фирмы «Carlisle Tensolite» (США)

Кабели высокочастотные, с волновым сопротивлением 100 Ом
ДКЮГ.358300.031ТУ
Марки:

КВЭО-100-155-1х2+2к, КВЭО-100-200-2х2, КВЭО-100-200-1х2+1кп, КВЭО-100-200-1х4

КВЭО-100-155-1х2+2к
Назначение:

Кабели предназначены для стационарной прокладки в устройствах и аппаратуре передачи данных в диапазоне частот от 10 до 100 МГц переменного тока и работы при температуре от минус 60 до 155 и до 200 °С

Импортный аналог:

Кабели 24463/9P025X-2(LD) фирмы «Carlisle Tensolite» (США), BL726HT-T100,PIC E 10424 фирмы PIC-wire (США)

Кабели высокочастотные симметричные теплостойкие с волновым сопротивлением 75, 100 и 150 Ом в том числе для линий МКИО
ДКЮГ.358300.010ТУ
Марки:

КВСТ-75

КВСТ-75
Назначение:

Кабель предназначен для внутреннего монтажа информационных каналов приборов и устройств авиационной и ракетной техники и работы в диапазоне температур от минус 65°С до 200°С.

Импортный аналог:

M17/176-00002 «HARBOUR» США

ДКЮГ.358300.022ТУ
Марки:

КВСТЭтО-75, КВСТЭО-100, КВСТЭО-150, КВСТЭЭО-75, КВСТЭЭО-100, КВСТЭЭО-150

КВСТЭО-150
Назначение:

Кабели предназначены для внутреннего монтажа информационных каналов приборов и устройств, в том числе линий МКИО и работы в диапазоне температур от минус 150°С до 200°С

Импортный аналог:

Кабели 10612,10613, фирмы «TE Connectivity» (США)

Кабели высокочастотные теплостойкие парной скрутки (Twinax)
ДКЮГ.358300.024ТУ
Марки:

КВТПЭО-100, КВТПЭО-120, КВТПЭО-150

КВТПЭО-150
Назначение:

Кабели предназначены для кабельных сетей передачи данных высокоскоростных интерфейсов в диапазоне частот до 1000 МГц. Диапазон температур от минус 65 до 200°С

Импортный аналог:

Кабели серии 24463/9P025X-2, 26483/03071X-2, фирмы «Carlisle Tensolite» (США) и ET 133195 фирмы «Nexans» (Франция)

Кабели высокочастотные теплостойкие четверочной скрутки (Quadrax)
ДКЮГ.358300.025ТУ
Марки:

КВТЧЭО-100, КВТЧЭО-150

КВТЧЭО-150
Назначение:

Кабели предназначены для кабельных сетей передачи данных высокоскоростных интерфейсов в диапазоне частот до 1000 МГц. Диапазон температур от минус 65 до 200°С

Импортный аналог:

Кабели NF24Q100, 26473/02006X-4 фирмы «Carlisle Tensolite» (США)

Кабели радиочастотные с полимерной изоляцией без оболочки или с оболочкой повышенной помехозащищенности
ДКЮГ.358800.026ТУ
Марки:

РК 50-3-14, РК 50-3-15, РК 50-3-16, РК 50-3-17

РК_50-3-15
Назначение:

Кабели предназначены для стационарной наружной и внутренней прокладки и передачи радиочастотных сигналов на частотах до 3 ГГц в радиоэлектронных системах и работы в диапазоне температур от минус 50 до 70 °С.

Импортный аналог:

Кабель RG 223 /U фирмы «Huber+Suhner» (Швейцария)

Кабели радиочастотные полугибкие повышенной теплостойкости без оболочки или с оболочкой
ДКЮГ.358800.023ТУ
Марки:

РК 50-1,5-217, РК 50-1,5-218, РК 50-2-215, РК 50-2-216, РК 50-3-210, РК 50-3-211

РК_50-1,5-218
Назначение:

Кабели предназначены для стационарной наружной и внутренней прокладки кабельных сетей сложной конфигурации на объектах авиационной техники для передачи данных на частотах до 18 ГГц и работы в диапазоне температур от минус 65 до 150°С.

Импортный аналог:

Кабели Sucoform 86/86FEP; Sucoform 113 CU FEP; Sucoform 141/141 FEP фирмы «Huber+Suhner» (Швейцария)

Провода высоковольтные с изоляцией из фторопласта
ДКЮГ.358200.019ТУ
Марки:

ПВФ-4, ПВФ-6,5

ПВФ-6,5-6,0
Назначение:

Предназначены для фиксированного монтажа высоковольтных цепей электронного оборудования и работы в гермозоне:

Импортный аналог:

High Voltage Wire 4000 AC/ 6000 AC фирмы «GORE» (США)
